下面以远端中心电脑通过Modbus TCP模式查询访问4G路由器下挂串口232/485Modbus RTU设备为例（其中路由器wan口和电脑ip在同一个网段192.168.10.0/24），即实现右图红色部分的通讯，基本示意如下：

1.用网线连接路由器lan口到电脑（本地连接网络设置自动获取或设置手动ip地址和路由器同一网段），然后浏览器输入设备默认登陆地址192.168.1.1，继续输入默认用户名/密码：admin/admin，回车进入到路由器web管理页面，如下：

2.查看当前路由器4G卡网络拨号状态或者有线WAN接口是否正常可以访问外网（方便后面确认设备可正常和公网服务器进行数据通讯），其WAN口网络连接及ping外网示例如下：

3.选择“高级网络”–“智慧物联”–“通用”选项，分别设置上下行参数，如下：

1）第一步：找到“串口配置”，点击“编辑”按钮，根据实际需求设置波特率参数（分包参数默认，示例9600-8-E-1），分别如下：

2）第二步：找到“连接配置”–“UART_DEV”—“编辑”，设置下行UART_DEV串口为Modbus RTU主站，从站ID示例为1；如图：

3）第三步：继续设置上行cloud为Modbus TCP从站（服务器模式，示例WAN口IP为192.168.10.111，监听端口30001），分别如图：

以上设置完如下图：
4）第四步：最后确认“模式配置”，一般无需修改，默认即可。（其中下行设备对应UART_DEV，指连接到路由器串口/网口的用户设备；上行设备对应Cloud，指用户设备所要通讯的远端中心服务器主机或软件）。
5）最后，“智慧物联”—“高级”选项，如果用户需要，可以开启调试功能，进行串口日志下载查看等。4.下面分别以ModScan32.exe工具（模拟modbus RTU/TCP主站）和ModSim32.exe工具（模拟modbus RTU/TCP从站），进行路由器串口设备modbus RTU转电脑端modbus TCP局域网通讯，分别如下：

1）确认串口设备com号、电脑和路由器为同一个局域网
查看本机串口com号和路由器LAN/WAN口和电脑PC地址同一网段，如下：

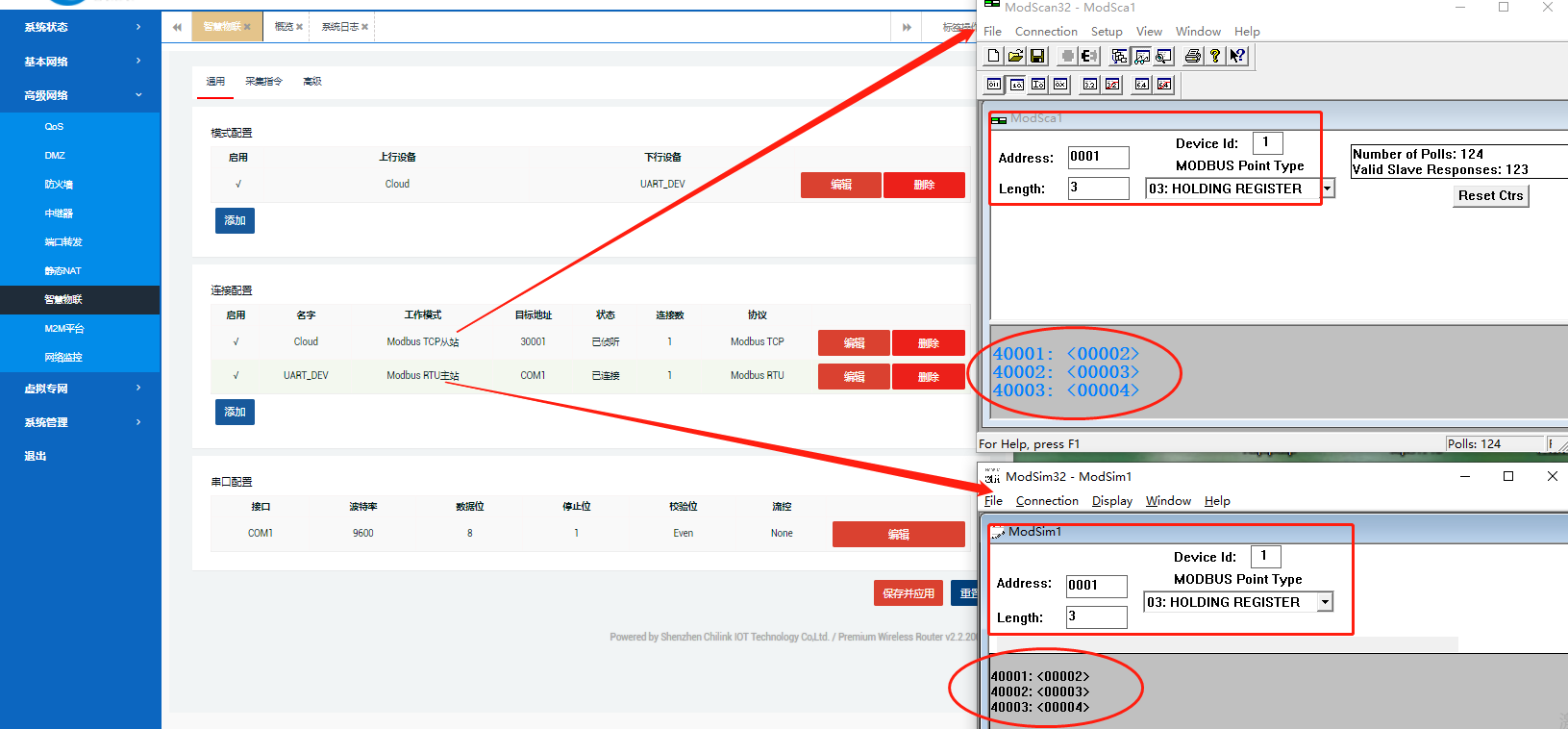

2）电脑端分别运行ModSim32.exe从站工具（对应连接下行Modbus RTU主站通信）和ModScan32.exe主站工具（对应连接上行Modbus TCP从站通信），并正确设置后进行通信测试。分别如下：
